７Ｍｈｚ用 EHアンテﾅ

　　

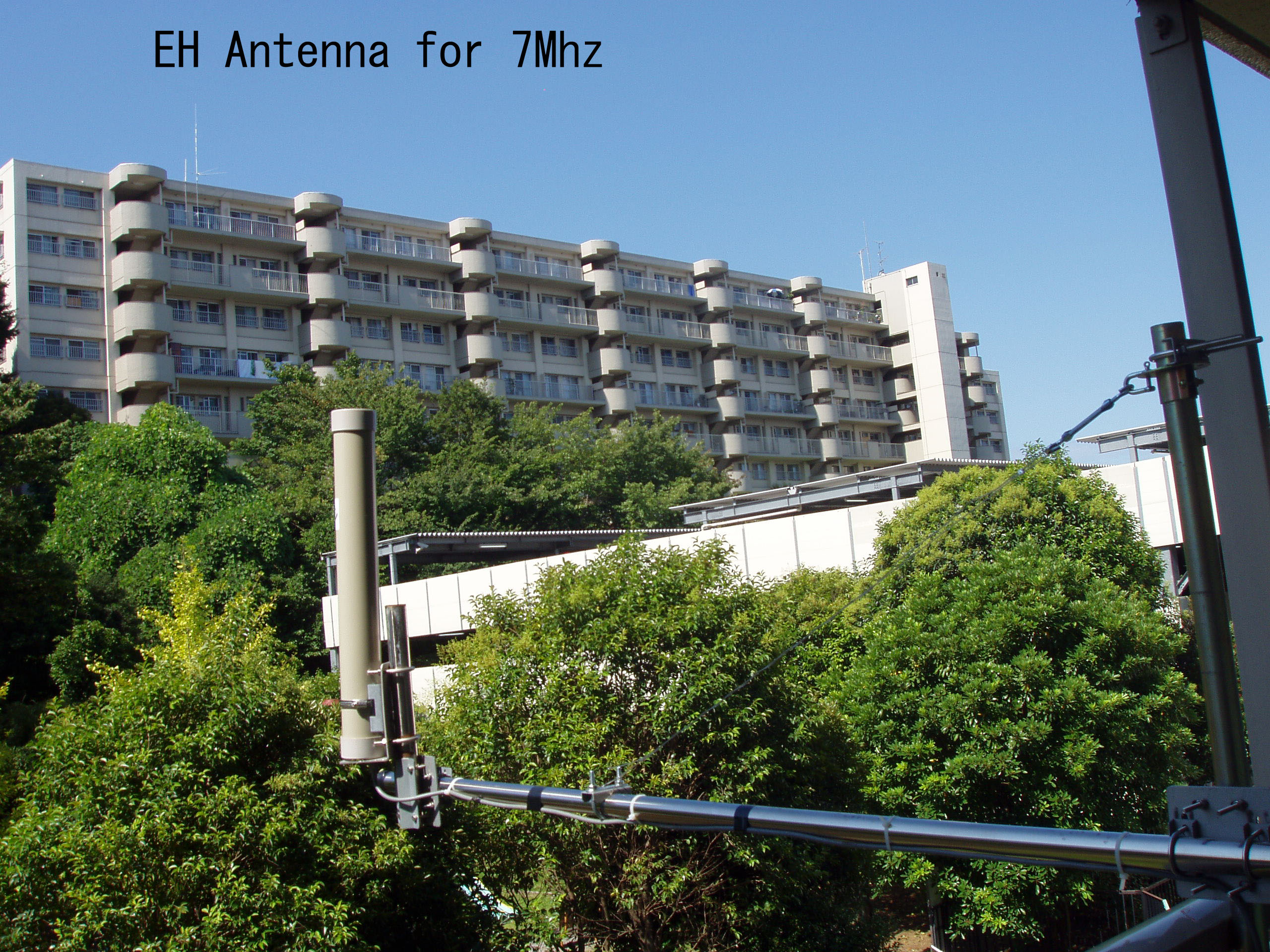

垂直設置　　　　　　　　　　　　　　　　　　　　　　　水平設置 その１　　

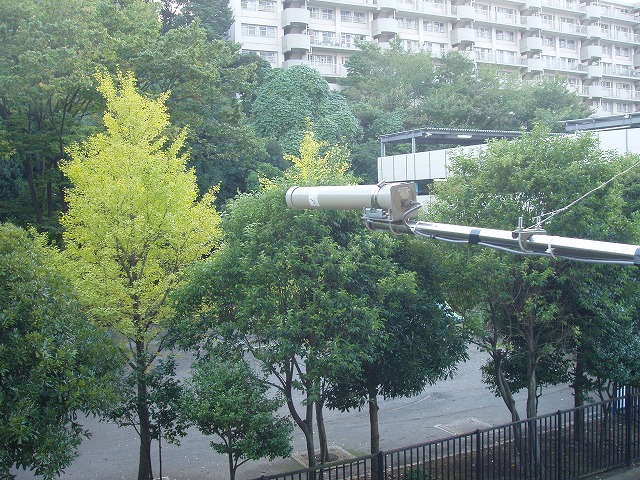

　　　水平設置その２ 　　　　　　　　　

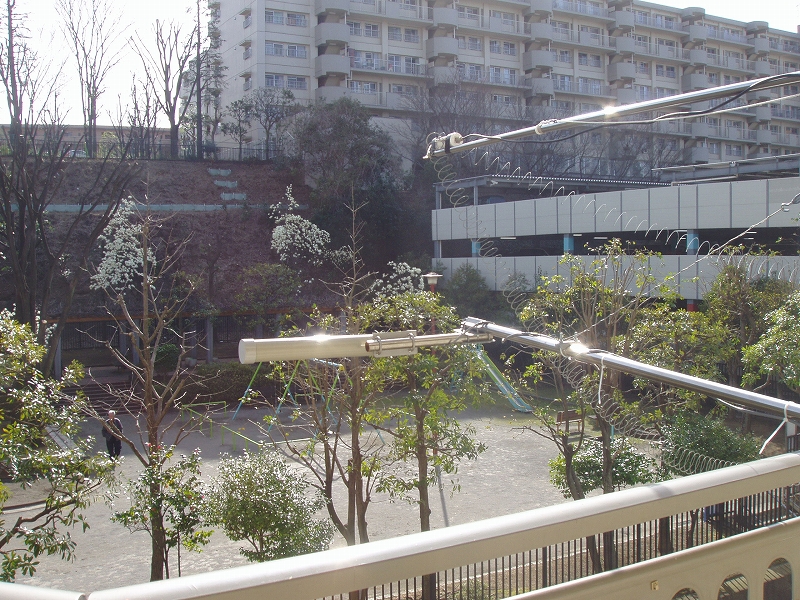

写真は７Ｍｈｚ用のＥＨアンテナです
全長６０ｃｍのアンテナですが良く飛びます
３階のベランダから２ｍ突き出しています
水平設置は２パターンで実験中です。設置方向の違いで
若干飛び方が違います。
ＥＨアンテナを使用しての交信業務日誌が下記にあります。
ほぼリアルタイムです。
このアンテナを使用して１０カ月でＣＱ出版者発行の
７Ｍｈｚアクテイビテイアワード ＪＣＣ５００を達成しました。
ＱＳＬの取得が不要なのでＪＣＣ５００が達成できました。
ＪＡＲＬ発行のアワードはＱＳＬの取得が必要なので
ＪＣＣ３００取得にとどまっています。
JCCのwkdは2010年１２月現在８００をこえました。
----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----

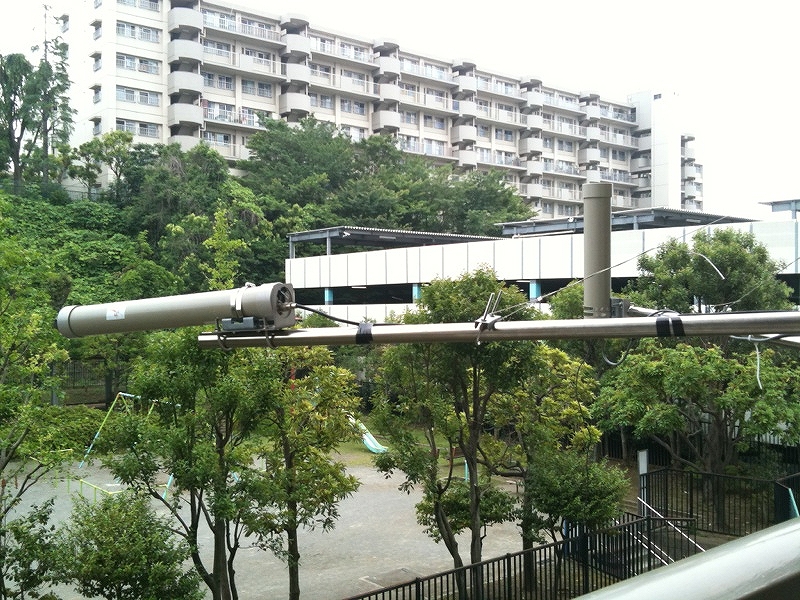

下の写真は水平が７Ｍｈｚ、垂直が１８ＭｈｚのＥＨｱﾝﾃﾅです



　

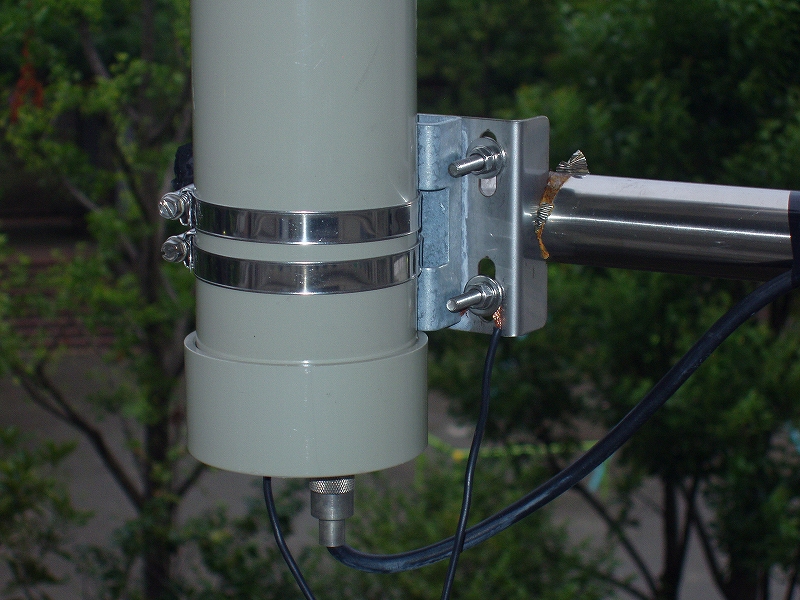

１８ＭｈｚのＥＨアンテナアース部分の処理です。未接続や長さを長くするよりも
出荷時の長さでボルトに固定するほうがＳＷＲは安定します。バンド内は
１．５以下なっています。未接続だと２以下にはなりませんでした。
半固定も回さず同軸も任意長でなるべく直線に接続しました。余った
同軸は切断しました。余った部分を巻いてしまうとＳＷＲは下がりません。

DXに対しては聞こえれほぼＱＳＯできます。環境にもよりますが
私の所からヨーロッパは若干キツイ感じがします。
北米、南米、アフリカ、カリブ海は良く飛んでいるほうだと思います。

　　　　　　　　　 ------------------------------------------------------------------------

2010年11月度のＱＳＯ事例（抜粋） Time Freq Mode Callsign Code Ｑ Ｔ Ｈ Remarks & Use Ant 05:56U 18.0720 CW HA25NAR 624A Hungary 06:16U 18.0840 CW E51NOU 813A N. Cook Is. 22:15U 18.0700 CW UA0ZC 732A Asiatic Russia 00:11U 18.0750 CW UA0IDZ 732A Asiatic Russia 04:07U 18.0720 CW BV100 566A Taiwan 08:04U 18.0715 CW SM7DL 702A Sweden 22:25U 18.0810 CW BV1EL 566A Taiwan 22:27U 18.0720 CW 9M6YBG 550A East Malaysia 00:08U 18.0706 CW HS0ZBS 637A Thailand 02:20U 18.0920 CW AH0BW 656A Mariana Is. 02:26U 18.0920 CW AL7TC 667A Alaska 21:52U 18.0768 CW KH2/N2NL 658A Guam 22:10U 18.0724 CW ZL8X 819A Kermadec Is.

-------------------------------------------------------------------------------

毎日更新しています
クリックしてねッ
リグ　TS690S (50W) + 地上高10m EHアンテナ

過去ログ２００９年度
過去ログ２０１０年度
過去ログ2011年１月度
過去ログ2011年2月度
過去ログ2011年3月度
過去ログ2011年4月度



激安印刷なら通販【プリントネット】

常置場所 : 神奈川県川崎市宮前区　（ＡＪＡ　１１０３０６　）
メイン周波数　：　7メガ、１８メガ　ＣＷ

開局　１９７７年１月　
ＲＪＸ−６０１、ＩＣ−５０２＋６エレ八木で　東京都狛江市で開局
　　　　ＡＭ，ＳＳＢ、ＣＷでＱＳＯを開始。
学生時代にＤＸに目覚めＣＷを勉強して現在に至る。
現在は集合住宅のためＥＨアンテナでＣＷでのＱＲＶが主流です。
